高溫合金GH/NS

GH3170高溫合金

材料：GH3170
交期：30天
描述：GH3170是Ni-Cr-Co基固溶強化型變形高溫合金，其成分特點是含有ω(Co)20%,ω(Cr)20%和ω(w)2o%,并加入微量的偶元素強化晶界。合金在1000°C具有較高的強度和抗蠕變性能，在1000°C~1200°C仍有較好的秒強度。合金具有優良的抗氧化性能和良好的冷成形和焊接工藝性能。主要產品為板材。

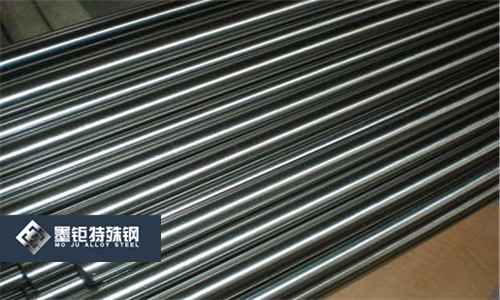

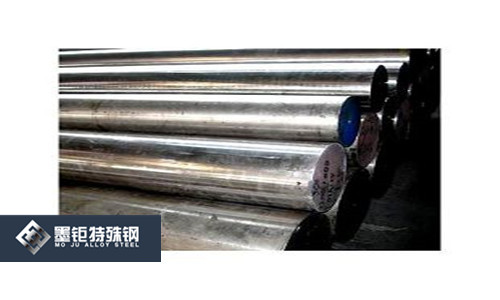

規格：板，棒，帶，線，管，可定制

在線咨詢

產品詳情

GH3170高溫合金

1合金介紹（圖表數據過多，看官有這方面需求，可向13472787990索要圖表）
1.1概述
GH3170是Ni-Cr-Co基固溶強化型變形高溫合金，其成分特點是含有ω(Co)20%,ω(Cr)20%和ω(w)2o%,并加入微量的偶元素強化晶界。合金在1000°C具有較高的強度和抗蠕變性能，在1000°C~1200°C仍有較好的秒強度。合金具有優良的抗氧化性能和良好的冷成形和焊接工藝性能。主要產品為板材。
1.2應用概況及特性
合金已用于制作航空發動機加力燃燒室調節片零件。該合金的性能水平接近美國固溶強化型鉆基合金HA188和MAR-M918。推薦用于航空發動機的燃燒室和其他高溫部件，以及用作火箭發動機的噴管材料。
合金在900°C和1000°C長期時效后析出μ相，使合金的室溫塑性下降，但仍可以滿足使用要求。
1.3材料牌號
GH3170(GH170)
1.4相近牌號
無
1.5材料技術標準
GB/T14992高溫合金和金屬間化合物高溫材料的分類和牌號
撫高新1985-10航空用GH170合金冷軋薄板暫行技術條件
1.6熔煉工藝
釆用真空感應爐十電渣重熔熔煉工藝。
1.7化學成分
摘自GB/T14992,見表1-1。

元素	C	Cr	Ni	Co	W	Al	La
質量分數/%	≤0.06	18.00?22.00	余	15.00-22.00	17.00?21.00	≤0.50	0.100
元素	B	Zr	Mn	Si	P	S	-
質量分數/%	≤0.005	0.100-0.200	≤0.50	≤0.80	≤0.013	≤0.013	-

1.8熱處理制度（可與上海墨-鉅特殊鋼客服021/6789*8722聯系哦）

摘自撫高新1985-10和文獻,板材的標準熱處理制度為:(1190?1240)°C/AC,保溫時間根據板材厚度而定。
1.9品種規格與供應狀態
摘自撫高新1985-10。
1.9.1主要規格
δ0.8mm?4.0mm冷軋薄板。
1.9.2供應狀態

2物理、彈性和化學性能
2.1熔化溫度范圍
1395°C~1425°CL1]O
2.2相變點
2.3熱導率（表2-1）

θ/°C	100	200	300	400	500
λ/[W/(m?°C)]	13.4	14.2	15.1	16.3	17.2
θ/°C	600	700	800	900	-
λ/[W/(m?°C)]	18.0	18.8	19.7	20.5	-

2.4電阻率（表2-2）

θ/°C	20	100	200	300	400	500
	1.192	1.201	1.222	1.234	1.247	1.262
θ/°C	600	700	800	900	1000	-
	1.278	1.276	1.273	1.272	1.269	-

2.5熱擴散率
2.6比熱容
2.7線膨脹系數（表2-3）

θ/°C	20?100	20?200	20?300	20?400	20?500	20?600
	12.1	12.5	13.4	14.0	14.3	14.8
θ/°C	20?700	20?800	20?900	20?1000	20-1100	-
	15.5	15.8	16.1	16.5	16.7	-

2.8密度p=9.34g/cm3。
2.9磁性能：合金無磁性。
2.10彈性性能（表2-4）

θ/°C	ED/GPa	G/GPa	μ	θ/°C	ED/GPa	G/GPa	μ	θ/°C	ED/GPa	G/GPa	μ
20	253	91	0.35	400	229	82	0.35	800	195	69	0.35
100	249	89	0.35	500	222	80	0.35	900	185	65	0.35
200	243	88	0.36	600	214	76	0.35	950	183	63	0.34
300	237	85	0.34	700	206	74	0.35	-	-	-	-

11化學性能
2.11.1抗氧化性能

合金在空氣介質中，1000℃和1100℃試驗100h的氧化速率見表2-5.

θ/°C	1000	1100
100h的氧化速率/：g/（m2-h）	0.0432	0.1620

2.11.2耐腐蝕性能

3力學性能

3.1供貨技術標準
3.1.1技術標準規定的性能（表3-1）
表3-1

標準	品種	熱處理	θ/°C	拉伸性能		持久性能⑴
				σb/MPa	δ5/%	σ/MPa	τ/h
撫高新1985-10	冷軋薄板	1230°C±10°C/AC	20	N735	>40	-	-
			1000	2135	，40	39	>100
①板材δ≤1.0mm時,τ≥70h。

3.1.2生產檢驗數據、基值和設計許用值

3.2短時力學性能
3.2.1硬度
合金經固溶處理，室溫硬度為HV201。
3.2.2沖擊性能
3.2.3壓縮性能
3.2.4扭轉性能

3.2.5剪切性能
3.2.6拉伸性能

3.2.6.1冷軋板不同溫度的典型拉伸性能見表3-2,拉伸性能曲線見圖3-10
3.3.1持久性能（可與上海墨-鉅特殊鋼客服021/6789*8722聯系哦）
3.3.1.1冷軋板不同溫度和時間的持久極限見表3-4。
3.3.1.2冷軋板不同溫度的持久應力-壽命曲線見圖3-2。
3.3.1.3冷軋板經900°C和1000°C長期時效,900°C和1000°C持久壽命見表3-5。
3.3.2蠕變性能
3.4疲勞性能
3.4.1高周疲勞
3.4.2低周疲勞
3.4.3特種疲勞
3.5裂紋擴展速率
3.6斷裂韌度
3.7松弛性能

取樣/mm	時效規范		900°C持久		1000°C持久		取樣/mm	時效規范		1000°C持久
取樣/mm	θ/°C	t/h	σ/MPa	τ/h	σ/MPa	τ/h	取樣/mm	θ/°C	t/h	σ/MPa	τ/h
δ1.5 冷軋板 1230°C *l0min/AC	-	-	78	226	39	175	δ1.5冷軋板1230°C *10min/AC	1000	100	39	107
	900	100		316	-	-			500		127
		500		240	-	-			1000		105
		1000		144	-	-		-	-	-	-

4工藝性能與要求

4.1成形工藝與性能表4

加工類型	加熱溫度	開鍛（軋）/終鍛（軋）溫度	備注
鋼錠開坯	≥700°C裝爐,1120°C±10°C	開鍛≥1000°C；終鍛≥950-C	-
熱軋開坯	≥700°C裝爐，1130°C±10°C	開軋≥1050*0；終軋≥950°C	中間熱處理：1140°C?1170°C
薄板熱粗軋	1150°C±10°C	開軋≥1000°C；終軋≥900°C
薄板熱精軋	1120°C±10°C	開軋≥1000°C；終軋≥900°C
冷軋	總壓下量為25%?30%	-	-

4.2工藝性能（表4-2）表4.2⑴

取樣/mm	熱處理	反復彎曲4/次數	杯突沖入深度②/mm	極限深沖系數e
機.5冷軋板	1230°C*l0min/AC	20?22	12.6-13.4	2.0
①夾具R50mm，拔桿高度H20mmo②凸模d20mm,凹模d27mmo③凸模d45.4mm，凹模d50.0mm.

冷軋板900°C和950°C、100h的蠕變極限見表3-6。

4.2.6.2冷軋板經900°C和1000°C長期時效，不同溫度的拉伸性能見表3-3.

4.3焊接性能（可與上海墨-鉅特殊鋼客服021/6789*8711聯系哦）
合金可以用點焊、縫焊和氬弧焊進行焊接?？p焊和氬弧焊接頭強度系數大于85%。

4.3.1點焊強度見表4-3。
表4-3

取樣/mm	熱處理	點焊電流/A	剪切Fτ/kN	拉伸Fb/kN	焊點塑性比率
S1.6 冷軋板	1230°C*10min/AC	6600	11.2	11.2	100
		7800	12.1	12.4	100
		9500	14.2	13.5	95

4.3.2焊縫及氬弧焊接頭的力學性能見表4-4。

表4-4⑵

取樣/mm	熱處理	焊接方法		θ/°C	接頭拉伸性能		接頭持久性能
取樣/mm	熱處理	焊接方法		θ/°C	σb/MPa	強度系數/%	σ/MPa	t/h
S1.6 冷軋板	1230°C*10min/AC	縫焊		20	828	88	-	-
		縫焊		1000	156	89	39	113
		氬弧焊	加焊絲	20	970	100	-	-
			無焊絲	20	814	85	-	-
			加焊絲	1000	171	94	39	159
			無焊絲	1000	166	89	39	148

4.4零件熱處理工藝

板材制件最終熱處理溫度為1230°C；中間熱處理溫度為U70°Co
4.5表面處理工藝
4.6切削加工與磨削性能
無特殊要求。
5組織結構
5.1相變溫度
5.2時間-溫度-組織轉變曲線
合金經不同長期時效，不同時效時間的各析出相含量變化見圖5-1和圖5-2。
5.3典型組織
可與上海墨-鉅特殊鋼客服021/6789*8711聯系哦

參考文獻
略。。
